23156-BE-XL-C3-Cuscinetto a rulli sferici

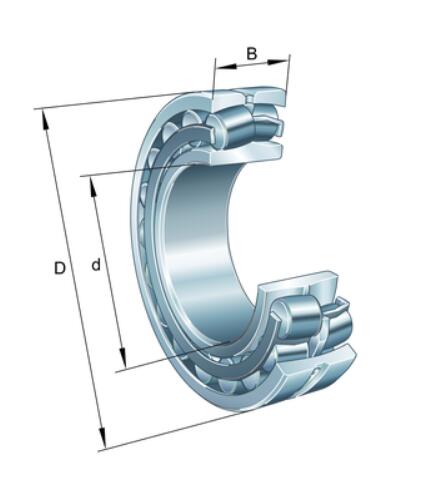

Dimensioni principali e dati sulle prestazioni

d	280 millimetri	Diametro del foro
D	460 millimetri	Diametro esterno
B	146 millimetri	Larghezza
Cr	2,750,000 N	Carico dinamico di base, radiale
C0r	4,200,000 N	Carico statico di base, radiale
Cil tuo	325,000 N	Limite di carico di fatica, radiale
nG	1,420 1/Miner	Limitare la velocità
nϑr	790 1/min	Velocità di riferimento
≈m	93,5 kg	Peso

Dimensioni di montaggio

dun minuto	300 millimetri	Diametro minimo spalla albero
Dun massimo	440 millimetri	Diametro massimo della spalla dell'alloggiamento
run massimo	4 millimetri	Raggio massimo di rientro

Dimensioni

rminimo	5 millimetri	Dimensione minima dello smusso
D1	403,4 millimetri	Diametro foro anello esterno
d2	321,4 millimetri	Diametro della pista di rotolamento dell'anello interno
ds	9,5 millimetri	Diametro foro di lubrificazione
ns	17,7 millimetri	Larghezza della scanalatura di lubrificazione

Intervallo di temperatura

Tminimo	-30 grado	Temperatura di esercizio min.
Tmassimo	200 gradi	Temperatura di esercizio max.

Fattori di calcolo

e	0.31	Valore limite di Fa/Fr per l'applicabilità dei valori diff. dei fattori X e Y
Y1	2.21	Fattore di carico assiale dinamico
Y2	3.29	Fattore di carico assiale dinamico
Y0	2.16	Fattore di carico assiale statico



I cuscinetti a rulli sferici sono progettati per gestire carichi radiali e assiali pesanti, anche in condizioni di disallineamento e flessione dell'albero. Questi cuscinetti presentano una pista di rotolamento esterna sferica e due file di rulli a forma di barile, consentendo loro di adattarsi al disallineamento angolare tra gli anelli esterno e interno. Questa capacità li rende ideali per applicazioni in cui la flessione dell'albero o gli errori di montaggio sono comuni. Inoltre, la loro costruzione robusta garantisce una lunga durata utile, anche in caso di forti vibrazioni o carichi d'impatto. I canali di lubrificazione migliorati e le guarnizioni in design avanzati riducono ulteriormente l'attrito e l'usura.

Questi cuscinetti offrono diversi vantaggi, rendendoli versatili e affidabili in varie applicazioni. Il loro design consente loro di gestire carichi significativi mantenendo le prestazioni in ambienti difficili, riducendo così la manutenzione e i tempi di fermo. I design migliorati portano anche a temperature di esercizio più basse e a una maggiore durata del grasso, migliorando l'efficienza complessiva. La combinazione di lunga durata di servizio e ridotte esigenze di manutenzione rende i cuscinetti a rulli sferici una scelta conveniente per molti settori.

I cuscinetti a rulli sferici trovano ampio utilizzo nei macchinari industriali, in particolare nelle attrezzature per l'estrazione mineraria, l'edilizia e la movimentazione dei materiali, dove sono prevalenti carichi elevati e disallineamenti. Sono inoltre essenziali nelle apparecchiature per la generazione di energia, come le turbine eoliche, che richiedono soluzioni di cuscinetti robuste e affidabili. Nel settore automobilistico, questi cuscinetti sono utilizzati in veicoli e camion pesanti, dove la durata e la capacità di carico sono cruciali. Inoltre, sono ideali per le cartiere nell'industria della carta e della cellulosa, dove devono sopportare carichi pesanti e condizioni operative difficili.

In sintesi, i cuscinetti a rulli sferici sono componenti indispensabili in vari settori grazie al loro design unico e alle caratteristiche prestazionali. La loro capacità di gestire carichi pesanti, adattarsi al disallineamento e funzionare in modo affidabile in ambienti difficili garantisce che svolgano un ruolo fondamentale nell'estensione della durata delle apparecchiature e nel mantenimento di operazioni efficienti.

NO.	d	D	B
23080-BEA-XL-MB1-C2	400	600	148
23080-BEA-XL-MB1-C4	400	600	148
23080-BEA-XL-MB1-H40AB	400	600	148
23080-BEA-XL-K-MB1-C3	400	600	148
23080-BEA-XL-K-MB1-C4	400	600	148
23156-BE-XL-2RSR	280	460	146
23156-BE-XL-K-2RSR	280	460	146
23156-BE-XL-K-C2	280	460	146
23156-BE-XL-K-C3	280	460	146
23156-BE-XL-K-C4	280	460	146
23156-BE-XL-C5	280	460	146
23156-BE-XL-H40	280	460	146
23156-BE-XL-C3	280	460	146
23156-BE-XL-K	280	460	146
23156-BE-XL	280	460	146
23156-BE-XL-C4	280	460	146
22344-BE-XL-K-C2	220	460	145
22344-BE-XL-K-JPA-T41A	220	460	145
22344-BE-XL-JPA-T41A	220	460	145
22344-BE-XL-K	220	460	145
