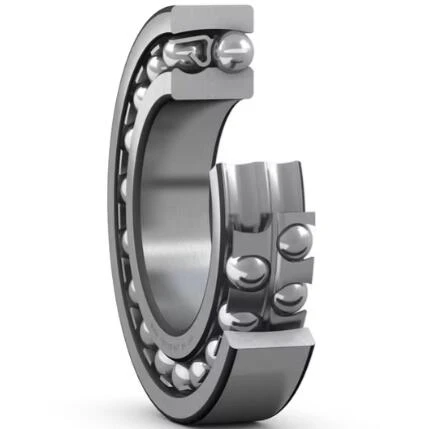

1215 K

I cuscinetti a sfere autoallineati, con un foro affusolato, hanno due file di palline, una raceway sferata comune nell'anello esterno e due scanalature in ininterrotta in piste nell'anello interno. Sono insensibili al disallineamento angolare dell'albero rispetto all'alloggiamento, che può essere causato, ad esempio, dalla deflessione dell'albero. Il foro affusolato facilita la facilità di montaggio tramite maniche di adattatore o maniche di astinenza.

Invia la tua richiesta

Chatta adesso

introduzione al prodotto

Dimensions - 1215 K

Dimensioni

d	75 millimetri	Diametro del foro
D	130 millimetro	Diametro esterno
B	25 mm	Larghezza
d₁	≈93,05 mm	Anello interno del diametro della spalla
D₁	≥114,2 mm	Anello esterno del diametro della spalla
r_1,2	min.1,5 mm	Dimensione da smussato

Abutment dimensions - 1215 K

Dimensioni di abutment

D_a	max.121 mm	Alloggi per diametro del abutment
r_a	max.1,5 mm	Raggio di filetto

Dati di calcolo

Valutazione del carico dinamico di base	C	39 kN
Valutazione del carico statico di base	C₀	15,6 kN
Limite di carico della fatica	P_u	0. 8 kn
Velocità di riferimento		10 000 r/min
Velocità limitante		6 700 r/min
Disallineamento angolare consentito		2,5 gradi
Fattore di calcolo	k_r	0.04
Valore limitante	e	0.18
Fattore di calcolo	Y₀	3.6
Fattore di calcolo	Y₁	3.5
Fattore di calcolo	Y₂	5.4

I cuscinetti a sfere auto-allineati sono un tipo di cuscinetto rotolante progettato per ospitare il disallineamento angolare tra un pozzo e il suo alloggiamento. Questa caratteristica unica li rende incredibilmente utili nelle applicazioni in cui è difficile raggiungere un allineamento perfetto o in cui si prevede la deflessione dell'albero. Questi cuscinetti hanno due file di palline e una singola pista sferica nell'anello esterno, permettendo all'anello interno di inclinare e regolare il disallineamento. Questo design consente un funzionamento regolare anche quando l'albero e l'alloggiamento non sono perfettamente allineati.

Uno dei principali vantaggi dei cuscinetti a sfere autoallineati è la loro capacità di gestire il disallineamento, che può prevenire l'usura prematura e il fallimento nei macchinari. Generano anche meno attrito rispetto ad altri tipi di cuscinetti, portando a un funzionamento più freddo e una maggiore efficienza. Questo attrito inferiore contribuisce anche all'operazione più silenziosa, rendendoli adatti per applicazioni in cui la riduzione del rumore è importante. Inoltre, i cuscinetti a sfere auto-allineanti hanno una capacità di trasporto del carico relativamente basso rispetto ad altri tipi di cuscinetti, rendendoli ideali per applicazioni più leggere.

I cuscinetti a sfere auto-allineati sono ampiamente utilizzati in vari settori e applicazioni. Si trovano comunemente nei ventilatori industriali, dove può verificarsi un leggero disallineamento dell'albero a causa di tolleranze di produzione o condizioni operative. Sono anche utilizzati in macchinari agricoli, attrezzature per la movimentazione dei materiali e attrezzature per la trasformazione di alimenti e bevande. In queste applicazioni, la capacità di accogliere il disallineamento è cruciale per garantire un funzionamento affidabile e estendere la durata della durata dei macchinari.

NO.	D [mm]	D [mm]	B [mm]
2217	85	150	36
1314	70	150	35
1217 K	85	150	28
1217	85	150	28
2313 M	65	140	48
2313 K	65	140	48
2313	65	140	48
2216 ETN9	80	140	33
2216 Ektn9	80	140	33
1313 ETN9	65	140	33
1313 Ektn9	65	140	33
1216 K	80	140	26
1216	80	140	26
2312 M	60	130	46
2312 K	60	130	46
2312	60	130	46
2215 ETN9	75	130	31
2215 Ektn9	75	130	31
1312 ETN9	60	130	31
1312 Ektn9	60	130	31
1215 K	75	130	25
1215	75	130	25
2214 E -2 rs1tn9	70	125	31
2214	70	125	31
1214 ETN9	70	125	24
2311 M	55	120	43
2311 km	55	120	43
2311 K	55	120	43
2311	55	120	43
2213 ETN9	65	120	31
